Remplacer un vieil interrupteur ou en poser un neuf fait partie des petits travaux que l’on peut réussir soi-même. Encore faut-il ne pas se tromper de fil et, surtout, travailler en sécurité. La règle d’or tient en peu de mots : on coupe le courant, on raccorde la phase sur la borne L et le retour lampe sur la borne 1. On vous détaille le branchement d’un interrupteur, schéma et codes couleurs à l’appui.
Avant de commencer : sécurité et matériel
L’électricité ne pardonne pas l’imprudence. Avant de toucher le moindre fil, coupez le courant au tableau électrique en abaissant le disjoncteur concerné, puis vérifiez l’absence de tension avec un testeur. Ce réflexe est non négociable, même pour un simple interrupteur.
- Un tournevis d’électricien isolé, plat et cruciforme.
- Une pince à dénuder et une pince coupante pour préparer les fils.
- Un testeur de tension (ou multimètre) pour confirmer que le circuit est hors tension.
- L’interrupteur neuf et sa plaque de finition, adaptés à votre boîte d’encastrement.
- De quoi repérer les fils : un crayon, du ruban adhésif ou des étiquettes.
Les codes couleurs des fils électriques
Avant de raccorder quoi que ce soit, apprenez à lire les couleurs. La phase, qui amène le courant, est généralement rouge, marron ou noire. Le neutre est toujours bleu. Le fil de terre, lui, est facilement reconnaissable à sa double couleur vert et jaune. Quant au retour lampe et aux fils navettes, ils sont le plus souvent orange ou violets.
Le courant arrive de votre compteur électrique jusqu’au tableau, puis circule vers chaque circuit. Sur un interrupteur d’éclairage, retenez l’essentiel : on y trouve la phase qui entre et le retour lampe qui repart vers le luminaire. Le neutre, lui, ne passe pas par l’interrupteur mais file directement vers la lampe.
Brancher un interrupteur simple allumage

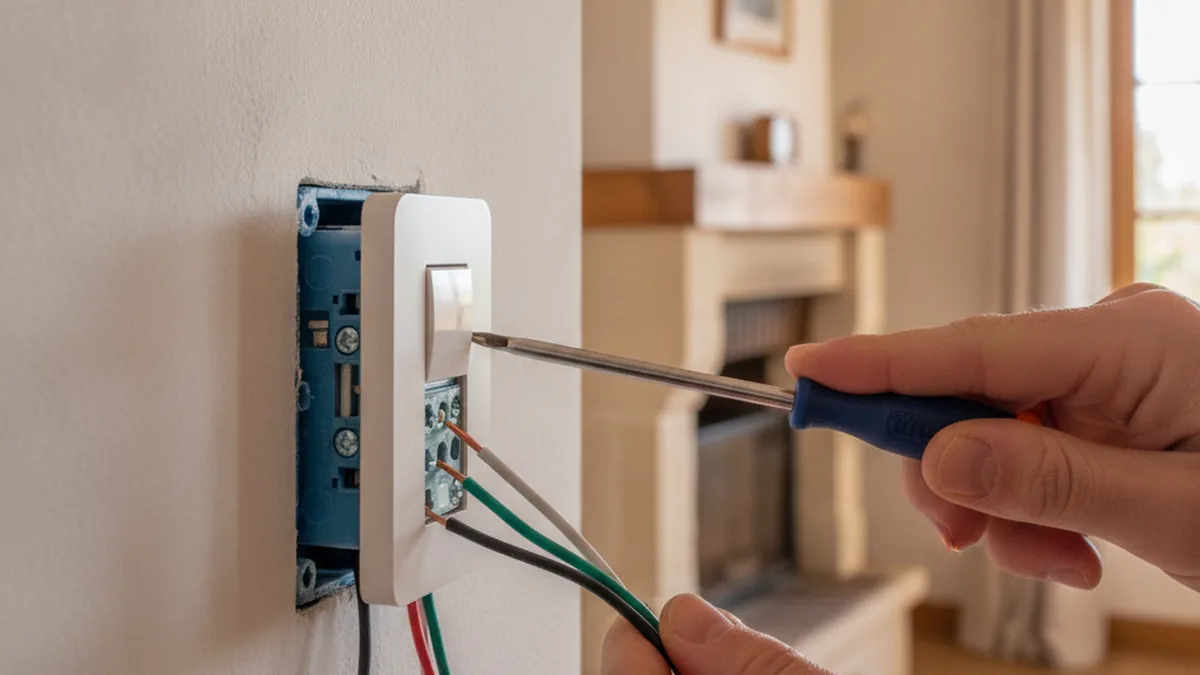

Le simple allumage est le montage le plus courant : un interrupteur commande un point lumineux. Une fois le courant coupé et l’absence de tension vérifiée, le branchement se fait en quelques minutes.
- Démontez l’ancien interrupteur en retirant la plaque puis le mécanisme de sa boîte d’encastrement.
- Repérez les deux fils présents : la phase (qui arrive) et le retour lampe (qui repart vers le luminaire).
- Dénudez chaque fil sur environ un centimètre à l’aide de la pince à dénuder.
- Raccordez la phase sur la borne L de l’interrupteur.
- Raccordez le retour lampe sur la borne 1 (parfois repérée par une flèche).
- Fixez le mécanisme dans la boîte, clipsez la plaque de finition, puis remettez le courant.
- Testez l’allumage : si la lampe répond, le branchement est réussi.
« Le piège du débutant, c’est de confondre la phase et le retour lampe. Honnêtement, sur un simple allumage ça fonctionne quand même, l’interrupteur coupe le circuit dans les deux sens. Mais pour respecter la norme et travailler proprement, la phase va toujours sur L. Et on coupe au disjoncteur, jamais juste à l’interrupteur : j’ai vu trop d’accidents bêtes. »
Marc D., électricien, Loire-Atlantique (44)
Brancher un interrupteur va-et-vient

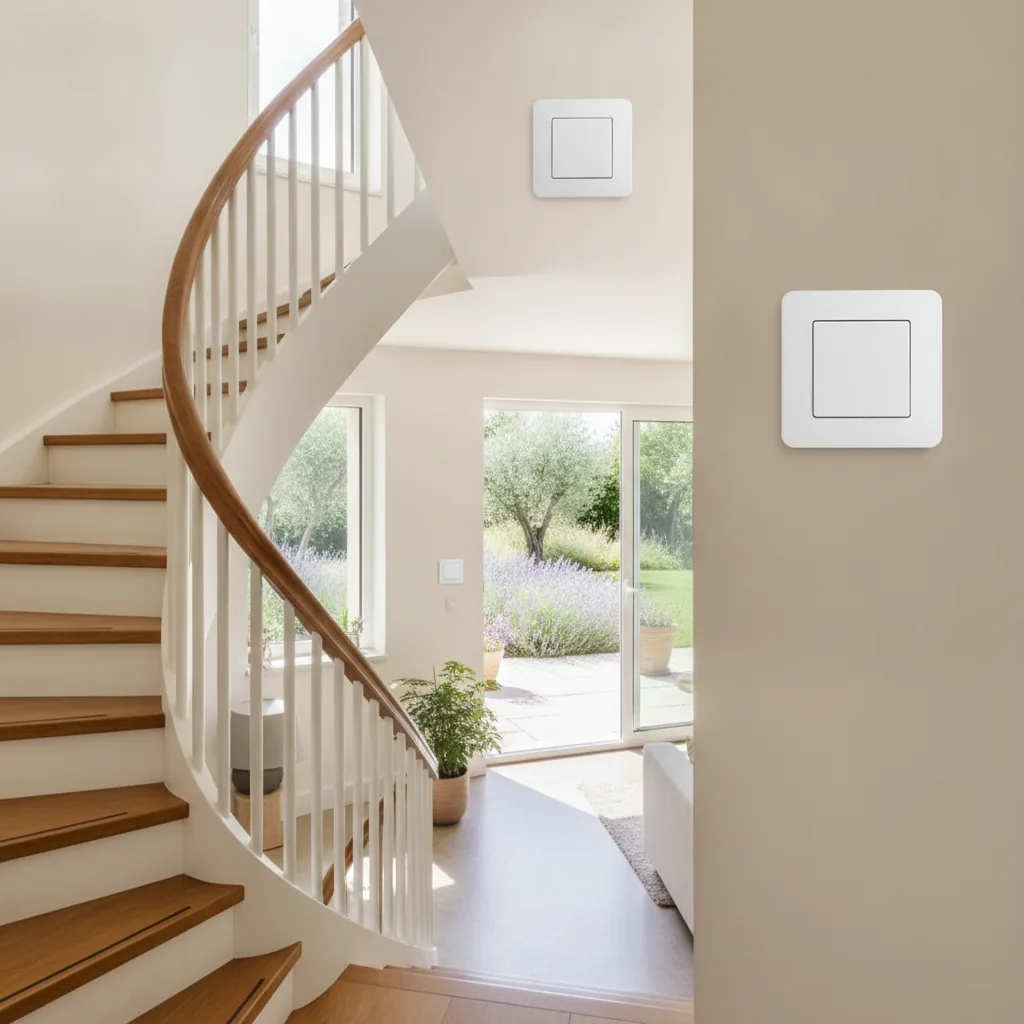

Le va-et-vient permet de commander un même éclairage depuis deux endroits, comme en haut et en bas d’un escalier. Il repose sur deux interrupteurs spéciaux, reliés entre eux par deux fils navettes. Chaque interrupteur de va-et-vient dispose de trois bornes : une borne L et deux bornes de navette (1 et 2).
Le principe est simple : la phase arrive sur la borne L du premier interrupteur, les deux fils navettes relient les bornes 1 et 2 des deux appareils, et le retour lampe repart de la borne L du second interrupteur vers le luminaire. Peu importe la position des deux interrupteurs, l’un comme l’autre allume ou éteint la lumière.
Interrupteur double et interrupteur avec voyant
L’interrupteur double allumage commande deux circuits distincts depuis un seul boîtier, par exemple le plafonnier et une applique. Une seule phase entre sur une borne commune, puis deux retours lampe repartent vers chacun des deux points lumineux. Pratique pour limiter le nombre de boîtiers au mur.
L’interrupteur avec voyant, lui, intègre un petit témoin lumineux. Selon le modèle, il s’allume quand la lumière est éteinte (pour le repérer dans le noir) ou quand elle est allumée (pour signaler un éclairage actif, dans une cave par exemple). Son branchement demande parfois le neutre en plus, d’où l’utilité de la norme actuelle.
❌ « Pour changer un interrupteur, il suffit d’éteindre la lumière avec, pas besoin de couper le disjoncteur. »
✅ Éteindre l’interrupteur coupe le retour lampe, mais la phase reste sous tension dans la boîte. On coupe toujours au disjoncteur et on vérifie l’absence de tension avant d’intervenir.
Vérifier et dépanner son branchement
Votre interrupteur ne réagit pas comme prévu ? Avant de tout démonter, passez en revue les causes les plus fréquentes, toujours courant coupé.
- La lampe ne s’allume pas : vérifiez d’abord l’ampoule, puis le serrage des fils sur les bornes.
- Un fil se débranche tout seul : il était mal enfoncé ou mal serré, recommencez le raccordement.
- L’interrupteur chauffe : signe d’un mauvais contact, coupez et reprenez la connexion.
- Doute sur un fil : utilisez le testeur de tension pour identifier la phase sans risque.
- Rien ne fonctionne : contrôlez que le bon disjoncteur est bien réarmé au tableau.
Faut-il faire appel à un électricien ?
Remplacer ou poser un interrupteur sur un circuit existant reste à la portée d’un bricoleur soigneux. En revanche, créer un nouveau circuit, déplacer une arrivée ou refaire un tableau électrique relève d’un professionnel : ces opérations engagent la conformité à la norme NF C 15-100 et votre sécurité. Et si vous prévoyez d’isoler vos murs, faites toujours passer l’électricité avant la pose de l’isolant.
Certains équipements demandent aussi une vraie expertise. Pour piloter un appareil lourd comme un chauffage au sol, le dimensionnement du circuit et de la protection ne s’improvise pas. Un électricien garantit un raccordement adapté et durable.
Enfin, si vous lancez une rénovation plus large, profitez du chantier pour anticiper les autres réseaux, par exemple une VMC double flux. Coordonner électricité, ventilation et isolation en amont vous évite de rouvrir les murs plus tard.
6 infos clés pour brancher un interrupteur
On coupe toujours le courant au disjoncteur et on vérifie l’absence de tension avant d’intervenir.
La phase (rouge, marron ou noire) se raccorde sur la borne L.
Le retour lampe (souvent violet ou orange) se raccorde sur la borne 1.
Le va-et-vient utilise deux interrupteurs reliés par des fils navettes.
La norme NF C 15-100 impose désormais le neutre dans la boîte d’interrupteur.
Création de circuit ou réfection de tableau : on confie cela à un électricien.
Vos questions sur le branchement d’un interrupteur
Le lexique du branchement électrique
Phase : Fil qui amène le courant, généralement rouge, marron ou noir, raccordé sur la borne L.
Neutre : Fil bleu qui ferme le circuit ; il ne passe pas par l’interrupteur mais va à la lampe.
Terre : Fil de sécurité vert et jaune qui évacue les courants de défaut.
Retour lampe : Fil qui repart de l’interrupteur vers le luminaire, raccordé sur la borne 1.
Borne L : Borne d’entrée de l’interrupteur sur laquelle on raccorde la phase.
Simple allumage : Montage où un interrupteur commande un point lumineux depuis un seul endroit.
Va-et-vient : Montage à deux interrupteurs commandant une même lumière depuis deux points.
Fil navette : Fil reliant deux interrupteurs va-et-vient entre leurs bornes 1 et 2.
Boîte d’encastrement : Boîtier scellé dans le mur qui reçoit le mécanisme de l’interrupteur.
NF C 15-100 : Norme française qui régit la sécurité des installations électriques basse tension.
Testeur de tension : Outil qui vérifie la présence ou l’absence de courant dans un fil.
